Abstract
Demostración experimental usando protoboard, fuente y osciloscopio. En esta evidencia demostrarás que eres capaz de evaluar experimentalmente el comportamiento de un sistema eléctrico simple, identificar sus componentes principales, medir su respuesta temporal y argumentar si el comportamiento observado corresponde con el modelo esperado.

Title
Experimental measurement of the charging time of C2 in the equivalent circuit of a supercapacitor
Abstract
Experimental demonstration using a breadboard, a DC power supply and an oscilloscope. In this evidence you will demonstrate the ability to experimentally evaluate the behavior of a simple electrical system, identify its main components, measure its temporal response, and argue whether the observed behavior matches the expected model.
Guidelines
  • Seguridad y buenas prácticas Prioriza la seguridad eléctrica y el manejo correcto de componentes; detén el experimento ante condiciones inseguras y registra la anomalía.Rigor experimental Diseña y ejecuta el experimento para minimizar sesgos: controla variables relevantes, documenta condiciones iniciales y aplica procedimientos consistentes entre repeticiones.
  • Reproducibilidad Registra todos los parámetros necesarios para reproducir el experimento: valores de componentes, topología, ajustes del osciloscopio, versión de software y archivos crudos.
  • Trazabilidad de datos Conserva los archivos originales (capturas y CSV) sin editar; cualquier procesamiento o filtrado debe describirse y justificarse claramente.
  • Calibración y verificación Verifica y, si es necesario, calibra instrumentos antes de medir; registra comprobaciones (multímetro, sondas, referencia de tiempo) para respaldar la validez de las mediciones.
  • Integridad académica Presenta resultados honestos; documenta correcciones, exclusiones de datos o anomalías y atribuye correctamente las fuentes y contribuciones.
  • Interpretación crítica Al comparar modelo y experimento, discute coherentemente discrepancias, limita conclusiones a lo que los datos soportan y propone pasos para mejorar la precisión.
Materials
  • Protoboard, cables de conexión.
  • Fuente DC ajustable 0–5 V.
  • Osciloscopio de 2 canales con función DEFAULT y exportación CSV.
  • Sondas de osciloscopio (x1) con conexión a tierra.
  • Resistencias: Rc = 1 kΩ, R1 = 100 Ω, R2 = 100 Ω.
  • Capacitores: C1 = 10 µF, C2 = 100 µF.
  • Interruptor (S) o jumper para iniciar carga/descarga.
  • USB para obtener datos del osciloscopio.
  • PC con Matlab para importar CSV y procesar datos.
Safety warnings
  • Polaridad: respeta la polaridad de los capacitores electrolíticos; invertir polaridad puede dañarlos o causar explosión.
  • Tensión máxima: no exceder la tensión nominal de C2 ni la de las sondas del osciloscopio.
  • Masa del osciloscopio: la pinza de tierra está conectada a tierra de red; no conectarla a puntos con potencial distinto para evitar cortocircuitos.
  • Descarga: descarga los capacitores antes de manipular el circuito para evitar descargas peligrosas.
  • Cortocircuitos: evita cables sueltos y pines mal insertados que puedan provocar cortocircuitos en la fuente.
  • Protección personal: no tocar el circuito con las manos húmedas; usar herramientas aisladas si es necesario.
  • Integridad de datos: no editar las capturas de osciloscopio que se presenten como evidencia; las correcciones deben documentarse.
Ethics statement
  • Honestidad y transparencia: reporta mediciones reales sin manipular datos; si se corrigen o filtran datos, documenta el procedimiento y justifica los criterios.
  • Reproducibilidad: incluye suficientes detalles (valores, topología, ajustes del osciloscopio, CSV crudos) para que otros reproduzcan el experimento.
  • Crédito y referencias: cita las fuentes, herramientas y protocolos usados; reconoce contribuciones de terceros.
  • Privacidad: si en evidencias de video o fotos se incluyen a otras personas, obtén su consentimiento antes de publicar.
  • Seguridad prioritaria: prioriza prácticas seguras sobre la obtención de resultados; detén el experimento ante condiciones inseguras y registra la anomalía.
Before start
  • Seguridad: comprobar polaridad de C2; no exceder tensión nominal.
  • Comprobaciones eléctricas: continuidad entre tierra de fuente y riel de tierra; ausencia de cortocircuitos.
  • Reúne materiales y equipo: protoboard; fuente DC 0–5 V; multímetro; osciloscopio y sonda; cables macho a macho; Rc 1 kΩ; R1 100 Ω; R2 100 Ω; C1 10 µF; C2 100 µF; interruptor o jumper; etiquetas.
  • Inspección visual: verifica que los capacitores electrolíticos no estén hinchados ni dañados.
  • Verificación mecánica: C2 identificado; puntos de sonda accesibles.
  • Configuración del osciloscopio: presionar DEFAULT antes de medir.
  • Ajustes iniciales: deja la fuente apagada y el osciloscopio apagado.
Criterio de paso: todos los componentes presentes y en buen estado.
Definir rieles y disposición en protoboard
3m
Reserva filas para la alimentación positiva y la tierra (GND) del circuito en los rieles laterales del protoboard.
Define y marca con una etiqueta el riel de tierra como GND.
Criterio de paso: rieles identificados y espacio libre para montaje.

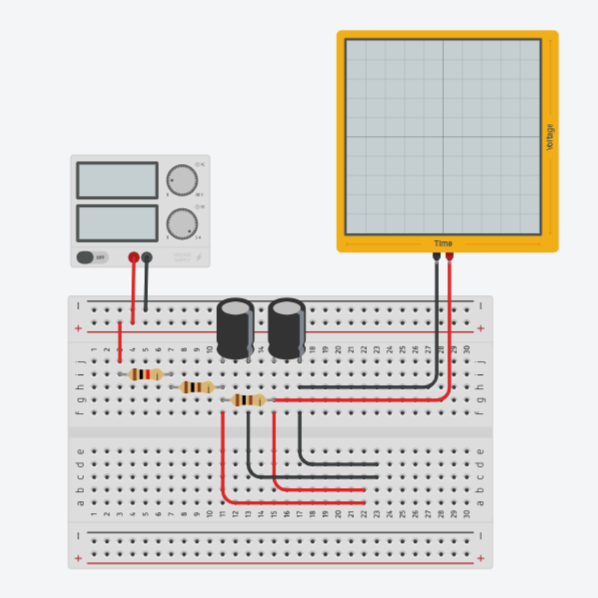

Diagrama protoboard y esquema del circuito
Visualiza estos gráficos para entender el circuito y basarte en el montaje de tu protoboard

Protoboard


Circuito supercapacitor

Conectar Rc entre fuente y nodo principal
5m
Inserta Rc 1 kΩ entre el riel positivo de la fuente y la fila que será el nodo de entrada del circuito.
1m
Usa un cable corto para minimizar inductancia.
Criterio de paso: Rc conectado físicamente entre V+ y el nodo de entrada.
Colocar R1 y R2 según el esquema
1m 30s
Visualizar esquema para basarse en el acomodo de las resistencias.
Coloca R1 de 100 Ω y R2 de 100 Ω en la topología indicada por el esquema.
1m 30s
Criterio de paso: R1 y R2 bien ensamblados en el protoboard
Verificación eléctrica con multímetro
8m
Con la fuente apagada mide continuidad entre riel GND y la pata negativa de C2. Debe haber continuidad.
3m
Mide resistencia entre V+ y GND para confirmar que no hay cortocircuito directo.
3m
Verifica que las resistencias muestran valores aproximados a 100 Ω y 1 kΩ.
2m
Criterio de paso: continuidad correcta y ausencia de cortocircuitos.
Preparar puntos de conexión para la sonda del osciloscopio
2m
Deja el nodo superior de C2 libre y accesible para la punta de la sonda.
Asegura un punto de conexión para la masa de la sonda en el riel GND sin crear bucles.
Criterio de paso: Punto de conexión del capacitor C2 accesible
Comprobación final antes de energizar
3m
Confirma que la fuente está en 0 V y apagada
1m
Revisa polaridad de C2 una vez más.
1m
Confirma interruptor abierto.
Criterio de paso: Todo listo para energizar sin riesgo.
1m
Energizar y observación
2m
Enciende la fuente y el osciloscopio; mantén el interruptor abierto.
1m
Presiona DEFAULT en el osciloscopio para restablecer configuración.
10s
Criterio de paso: Osciloscopio en estado por defecto; fuente encendida a 5 V.
50s
Conectar protoboard a fuente de voltaje y osciloscopio
2m
Conecta el negativo y positivo de la fuente de voltaje al capacitor C2 con sus respectivos negativos y positivos.
1m
Conecta el osciloscopio al protoboard
1m
Criterio de paso: Todo bien conectado y listo para medir tiempos de carga con osciloscopio.
Mediciones
5m
Encender osciloscopio.
10s
Configurar osciloscopio.
2m 40s
Encender fuente de voltaje.
10s
Registrar mediciones.
2m
Repetir cuantas mediciones sean necesarias.
